H-1 Sualtı Haznesi

Sualtı haznesi yenilendi!

Korozyonu önleyen alüminyum civatalar ve standart kablo penetratörü ve vakum portu ile gücünüze güç katacak!

Özellikleri;

• İç Çap 90mm
• Dış Çap 100mm
• Tuzlu suda kullanıma uygun
• Anodize alüminyum ve krom malzeme
• 150 – 200 metre azami derinlik*
• Patentli aktarım teknolojisi
• Daha az sızdırmazlık elemanı(her kapakta aktarımlar dahil 4 adet)
• 8 motora kadar çıkış(24 Pin) / 8pin iletişim hattı / 4 adet(8 pin) anahtarlama kanalı hattı

Eklentiler;

• 30 Bar (290 Metre Derinlik) Basınç ve Sıcaklık Sensör

*Azami derinlik, hazne uzunluğuna göre fark göstermektedir.

Kutu İçeriği

• İster Uzunlukta Akrilik
• H1 Flanş (2 adet)

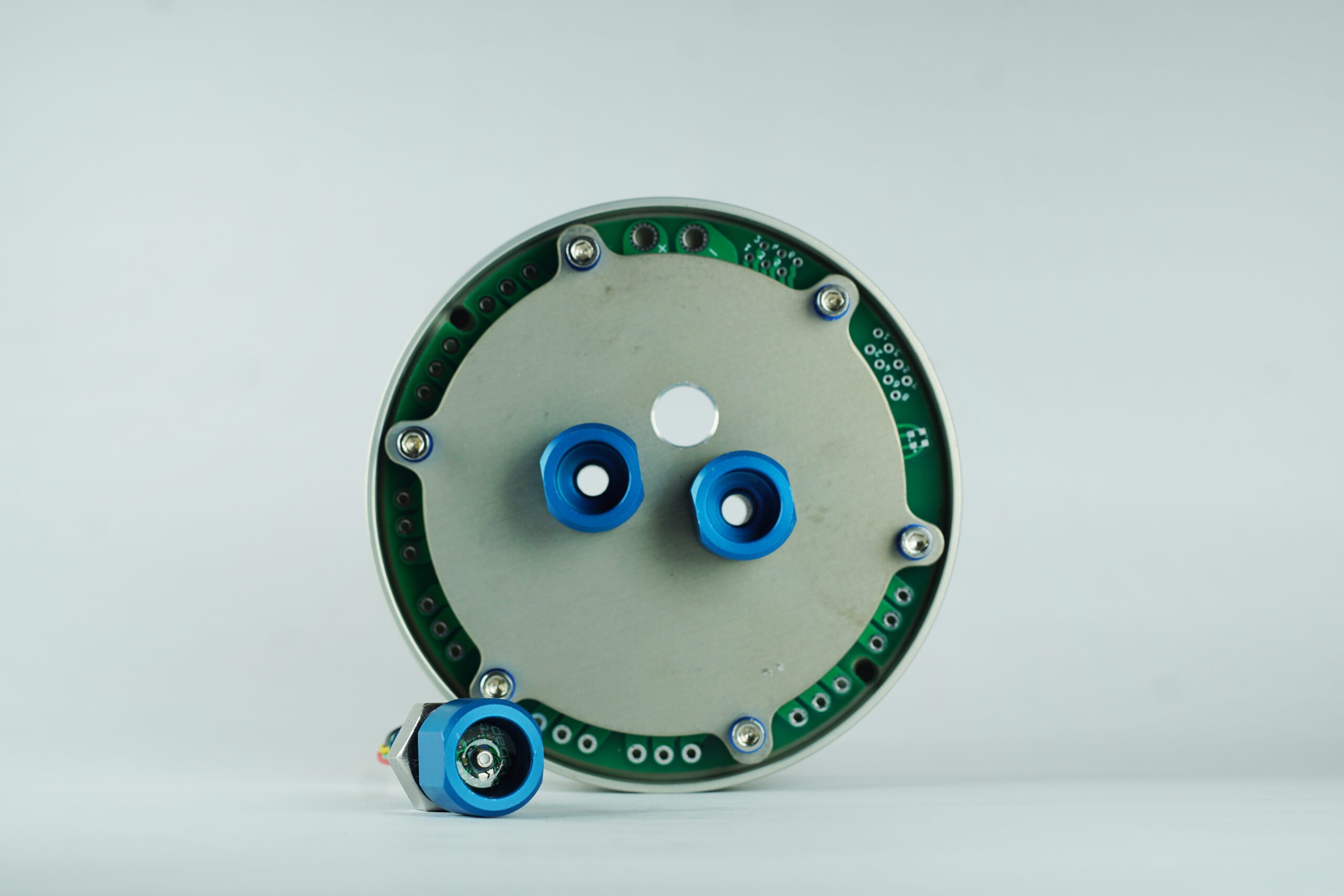

• H1 Kapak
• H1 Ön Cam Akriliği
• H1 Aktarıcı Kart
• Kablo Penetratörü
• Valf Penetratörü
• 3×83 O-ring (4 adet)
• 3×72 O-ring (3 adet)
• Gress
• M3x16 İmbus Vida (14 adet)

Boyutlar

Ağırlıklar

Ön Alüminyum Flanş – 290g

250mm HazneArka Alüminyum Flanş – 300g

250mm akrilik – 430g

300mm akrilik – 520g

350mm akrilik – 610g

Aktarım Kartı Lehimleme Kılavuzu

Yeni aktarım izolasyon yöntemi için buraya tıklayın.

Sensörler

Suyla temas etmesi gereken basınç ve sıcaklık sensörü (MS5837) aktarıcı kart üzerinde dış yüzeyde yer almaktadır. Base modülü anahtarlamak için kullanılan hall effect sensörü ise aktarıcı kartın hazne içine bakan kısmında yer almaktadır. Sensörlerin çıkışları basınç sensörü için, Mavi +3,3V Siyah Gnd Yeşil SDA Beyaz SCL olarak belirlenmiştir. Hall effect sensörü için; sarı Vout Siyah Gnd Kırmızı Vin olarak belirlenmiştir.

Hazne montaj kılavuzu;

Hazne kullanıma ilk hazırlanırken tüm o-ring contaların silikon sıvı gres ile yağlanması gereklidir. Bu özellikle akrilik ile temas eden kısımlarda sürtünmeyi azaltarak contaların aşınmasını engelleyecektir. Diğer yandan silikon gres yağı O-Ringin yüzeye daha iyi oturmasını sağlayacaktır.

Haznenin vidalarını sıkarken tüm vidaların aynı oranda sıkıldığına emin olun. Daha sonra kapağın duruşunu mutlaka kontrol edin, kapakta herhangi bir eğiklik bulunuyorsa tekrar açarak araya sıkışmış bir nesne olup olmadığını kontrol edin. Ön kapakta bunu gözle kontrol etmeniz daha kolaydır. Vidaları sıkarken contaların ne kadar ezildiğini kontrol edin.

Aktarıcı lehimleme detayları(Lütfen yukarıdaki linkteki yeni yöntemi uygulayın);

Tasarım dosyaları : İndirmek için buraya tıklayın.

Dikkat Edilmesi Gerekenler

Hazneyi yere düşürmekten, sert nesnelerin çarpmasından, yüksek sıcaklıktan ve sıkışmalardan koruyun. Hazne içerisine batarya eklediğinizde patlama ihtimaline karşı kapakları açılmayacak şekilde kesinlikle sabitlemeyin. Aktarıcı kartın üzerini kaplamadan tatlı suda yüksek akımla çalışmayan cihazlarla yarım saati aşmayacak şekilde teste tabi tutabilirsiniz ancak testler sonrasında arka halkadaki dış kapağı sökerek kurulayın ve yüzeyi kesinlikle kaplayın. Klorlu su alüminyuma zarar verebilir, havuzlarda uzun süreli kullanımlardan kaçının. Hazneyi tuzlu suya soktuktan sonra her defasında tatlı suda bekletin ve yüzeyde kalan tuzların çıkmasını sağlayın.

Bu ürün TR ARGE firmasının desteği ile üretilmiştir.
