Güç Dağıtım Kartı

Bu ürünün üretimi sonlandırılmıştır, diğer ürünlerimizi inceleyebilirsiniz.

Yeni tasarımıyla güç dağıtım kartı karşınızda!

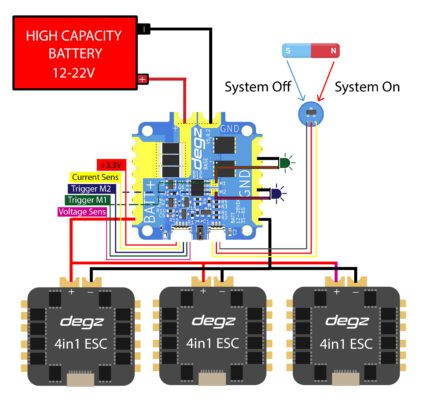

Base Modül üzerindeki anahtarlama elemanları sayesinde elektronik haznenin dışarısından anahtarlama yapmanızı sağlar.

Statik manyetik anahtarlama ile güvenli bir şekilde sisteminizin gücünü kesebilir, açma-kapatma işlemlerini gerçekleştirebilirsiniz.

Üzerinde bulunan yüksek kaliteli komponentler kullanılarak tasarlanmış regülatör tam iki Raspberry Pi 4 çalıştırabilecek çıkış akımı sağlar. (Azami 5 amper çıkış akımı.)

Yenilikler

• Akım ölçüm sensörü ile sisteminizin çektiği tüm akımı sürekli olarak ölçebilir ve güç tüketimini hesaplayabilirsiniz
• Bağımsız anahtarlama elemanı sayesinde adınlatmalar, tutucu kol veya görev birimi gibi  iki farklı cihazı mikrodenetleyiciniz üzerinden anahtarlayabilirsiniz.

Teknik Özellikler

• Max. Voltaj Değeri: 21.5V
• Azami Akım: 200 Amper
• Sürekli Akım:  100 Amper
• Dahili Regülatör: Opsiyonel
• Giriş Gerilimi: 6-22 Vdc
  22V üzeri kaynaklar hot-plug esnasında yüksek voltaj oluşturarak karta zarar verebilmektedir.
  Komponentlerin dayanım sınırı 28Vdc olarak belirlenmiştir.
  22v üzeri kaynakların “soft start” özelliği bulundurduğundan emin olun.
• Regülatör Voltajı: 5 Vdc
• Regülatör Akımı: Azami 5 amper

Sık Sorulan Sorular

• Anahtarlama hattına ne kadar motor sürücü bağlayabilirim?
  Ana hatta 200 amperi aşmayacak şekilde istediğiniz kadar bağlantı sağlayabilirsiniz. Burada tek hesaplamanız gereken, takacağınız cihazların toplam asgari akım yüküdür. Örnek olarak, asgari 10A akımla çalışan 20 motor sürücüyü(10Ax20=200A) buraya bağlayabilirsiniz.
• Anahtarlama sistemi tam olarak nasıl çalışıyor?
  Ana hattaki anahtarlama sistemi sensörün önüne getirilen bir mıknatısın çekip kutbu ile açılıp itme kutbu ile bütün güç sistemini kapatmaktadır.
• Teknofest’te düğme istendiği yazıyor, bu sistem düğme olarak kabul ediliyor mu?
  Güç dağıtım kartı anahtarlama sistemi ile 2 yıldır Teknofest ekipleri tarafından kullanılmakta olup, benzer sistemlere kıyasla sızdırmazlık ve emniyet açısından en güvenli yöntemdir. Yarışmada istenen acil durdurma vazifesini çok iyi şekilde gerçekleştirdiği için, güvenle yarışmada kullanılabileceğini ve acil durdurma düğmesi olarak hakemler tarafından kabul edileceğini belirtebiliriz.
• Sürekli olarak yüksek akım kullanmam sorun yaratır mı?
  Elektronik açıdan bir problem oluşturmamakla birlikte, yüksek akımın sistemde ısınmaya sebep olacağını unutmayın. Bu yüzden eğer hiç aralıksız 1 dakikanın üzerinde 80 amperin üzerinde akım çekilmesi durumunda akım seviyesine göre sistem ciddi şekilde ısınabilir. Burada mosfetlerin üzerine bir soğutucu ekleyerek soğutma sağlayabilirsiniz. Yine de ekstrem durumlar için  güç dağıtım kartını neredeyse sualtı araçlarının tamamı için yeterli 60amper akımda 10 dakika boyunca test ettiğimizi ve risk oluşturacak bir ısınma ile karşılaşmadığımızı belirtmek isteriz. Daha yüksek akımlarda, sisteminizin sıcaklığını test ederek sıcaklığını takip edecek bir önlem mekanizması kurmanızı tavsiye ederiz.
